ご購入の前に・・・

・バネが付属していない標準品ソレノイドにバネを取り付ける場合、想定していない不具合が発生する可能性があるため、量産品などの安定した動作が求められる場所へのご使用は避けてください。
・バネ取り付け及び取付状態での動作によるトラブルについては、保証はいたしかねます。
・1～9個は定価、10～49個、50～99個はそれぞれ割引価格での販売となります。ご希望の購入数量をプルダウンからお選びください。100個以上のご注文は別途お見積りいたします。
・バネの選定についてはこちらをご参照ください。
・在庫状況によっては即日出荷できない場合があります。その際は納期をご連絡いたします。
・予告なく販売終了する場合がありますのであらかじめご了承ください。

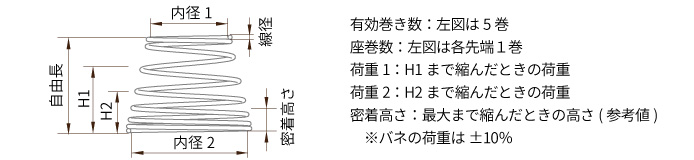

バネ寸法

型番	内径1 (mm)	内径2 (mm)	自由長 (mm)	線径 (mm)	有効巻数	座巻数 (各)	H1		H2		密着高さ (参考値)	単価(円)
型番	内径1 (mm)	内径2 (mm)	自由長 (mm)	線径 (mm)	有効巻数	座巻数 (各)	mm	N	mm	N	密着高さ (参考値)	1~9個	10~ 49個	50~ 99個
20820080A	5.9	18.1	46.5	0.45	9	1	8.5	0.83	1.5	1.79	0.45	150	120	90
20620080	6.3	10	31	0.23	6.5	1	4.4	0.2	0.4	0.37	0.4	150	120	90
20740084	7.2	8.8	10.4	0.5	5	－	6.9	1	4.9	1.8	2.2	150	120	90
20726080	7.2	10.2	23.45	0.3	7	1	7.5	0.21	6.4	0.23	0.8	150	120	90
20730082	7.4	9.6	16	0.45	4.5	1	9.8	0.66	3.8	1.48	3.45	150	120	90
21025083	8	18	50	0.32	10	1	9.5	0.28	1.5	0.47	1	180	144	108
20622080	8.2	10	8	0.45	3	1	5.9	0.29	3.4	0.69	2.8	180	144	108
20830083	8.2	10	11.6	0.45	3.5	1	8.4	0.39	3.4	0.98	2.5	180	144	108
20830083				0.45	3.5	1	8.4	0.39	3.4	0.98	2.5	180	144	108
20830084	8.2	14.4	13.6	0.45	6	1	7.5	0.21	6.4	0.23	1.7	180	144	108
20825082	9	14.2	9	0.4	1	1	5.8	0.19	2.8	0.43	1.8	180	144	108
21025081	10.1	16.7	15.5	0.65	3	1	12.5	0.69	4.5	2.16	2	250	200	150
21037082	10.1	16.8	30	0.65	5	1	12.5	2.06	2.2	3.14	1.9	250	200	150
21037082				0.65	5	1	12.5	2.06	2.2	3.14	1.9	250	200	150
21037081	10.35	17.85	16.4	0.5	5.5	1	14.2	0.06	4.2	0.39	3	200	160	120
21037081				0.5	5.5	1	14.2	0.06	4.2	0.39	3	200	160	120
21035080	10.4	14.3	9.4	0.6	2.5	1	6	0.67	2	1.51	0.6	200	160	120
21053081	10.55	16	16.7	0.65	4	1	14.2	0.3	4.2	1.8	2.1	200	160	120
21053081				0.65	4	1	14.2	0.3	4.2	1.8	2.1	200	160	120
21253084	11	19	20	0.7	3.5	1	15.4	0.62	7.4	1.90	5.4	200	160	120
21253083	12.5	21.2	19	0.6	2	1	16.65	0.61	4.65	1.71	2.65	200	160	120
21240081	12.65	18.5	22	0.65	4	1	15	0.6	5	1.6	4.55	200	160	120
21240081				0.65	4	1	15	0.6	5	1.6	4.55	200	160	120
